BIGTREETECH KMS PCB Kit

Das BTT KMS PCB Kit ist ein leistungsstarkes, modular aufgebautes Steuerungsset für Multi-Color-Drucksysteme. Entwickelt in Zusammenarbeit mit den Open-Source-Projekten KMS und Happy Hare, ermöglicht das Kit eine nahtlose Plug-and-Play-Integration in bestehende Multi-Material-Setups – inklusive Happy Hare V3 und Type-B Systemen.

Hochpräzise Steuerung mit STM32G0B1RET6

Der integrierte STM32G0B1RET6 32-Bit Mikrocontroller läuft mit 64 MHz und sorgt für:

• extrem genaue Farbwechsel und Materialübergänge,
• schnelle Reaktionszeiten in Echtzeit,
• hohe Betriebssicherheit,
• stabile Synchronisation aller angeschlossenen Module.

Damit erhältst du volle Kontrolle über deine Multi-Color-Einheit.

Modulares Plug-and-Print-Design

Das Kit setzt auf ein durchgängiges Modularsystem, das dir volle Flexibilität gibt. Jedes Modul ist so konzipiert, dass du es einfach einstecken kannst – ohne Löten, ohne Konfiguration, ohne Aufwand.

Erweiterbarer HUB für mehr Module

Du willst mehr als 4 oder 6 Filamente? Kein Problem. Der Expandable HUB ermöglicht Kaskadierung, sodass du je nach Setup 8, 12 oder 16 Kanäle realisieren kannst. Das macht dein System vielseitig erweiterbar.

Mehr Stabilität dank Redundanz

Für maximale Kontrolle bietet das Kit erweiterte Sicherheits- und Redundanzfunktionen:

• 6 + 6 Endstop-Ports
• 4 + 4 Treiber-Ports

Einige Ports können alternativ genutzt werden, um ausfallsichere Systemarchitekturen zu bauen. Simultane Doppelverwendung ist nicht vorgesehen, aber Umschaltung/Backup wird unterstützt.

Jjederzeit optimale Druckbedingungen

Das KMS PCB Kit sorgt dafür, dass das Setup immer unter den besten Bedingungen bereitsteht:

► integrierter HTU21D Sensor: Ein hochpräziser Temperatur- und Feuchtigkeitssensor (±0,5 °C), der kontinuierlich die internen Umgebungswerte überwacht. So bleiben Filament und Bauteile in optimalem Zustand.

► NTC-Anschluss für externe Sensoren: Ein Port für einen NTC 100K Temperatursensor erlaubt dir, zusätzliche Messpunkte zu erfassen – ideal, wenn du bestimmte Module genauer im Blick behalten willst.

► leistungsstarke MOSFETs: Unterstützen den Anschluss externer Heizmodule zur aktiven Filamenttrocknung. Das reduziert Feuchtigkeit, vermeidet Verstopfungen und erhöht die Drucksicherheit.

Maximale Systemstabilität

Dieses Kit ist darauf ausgelegt, durchgehend stabile, störungsfreie Farbwechsel zu ermöglichen:

► reduzierte Signalstörungen: Abschirmkabel mit MX3.0 sorgen für saubere Daten- und Energieübertragung – für konsistente Multi-Color-Prints ohne Aussetzer.

► integriertes, innovatives Sensordesign: Die Distanzcodierung ermöglicht eine exakte Filamenterkennung und verhindert Fehllesungen während des Materialwechsels.

► vier TMC2209 Treiber an Bord: Ultra-leichter, leiser Lauf deiner Motoren mit stabiler Drehmomentregelung. Das sorgt für reibungslose Shuttle-Bewegungen und saubere Filamentwechsel.

► Zuverlässiger Trigger mit Dual-Stage Buffer: Optoelektronische Signalverarbeitung über die gesamte Kette hinweg stellt sicher, dass jeder Befehl exakt erfasst und stabil übertragen wird.

Robuster Schutz – langlebige Performance

Das KMS PCB Kit setzt auf eine robuste Schutzarchitektur, die alle elektronischen Komponenten zuverlässig absichert:

► Schutz vor Verpolung: Eingebaute Reverse-Polarity-Protection verhindert Schäden durch falsch angeschlossene Spannungsquellen. Damit bleibt das System auch bei versehentlichen Verkabelungsfehlern geschützt.

► ESD-Schutz: Spezielle ESD-Schaltungen schützen empfindliche Bauteile vor elektrostatischen Entladungen, die beim Ein- oder Ausbau von Modulen auftreten können.

Diese doppelte Schutzschicht erhöht die Lebensdauer des gesamten Systems deutlich und sorgt dafür, dass dein Multi-Color-Setup selbst im Dauereinsatz zuverlässig arbeitet.

Im Lieferumfang:

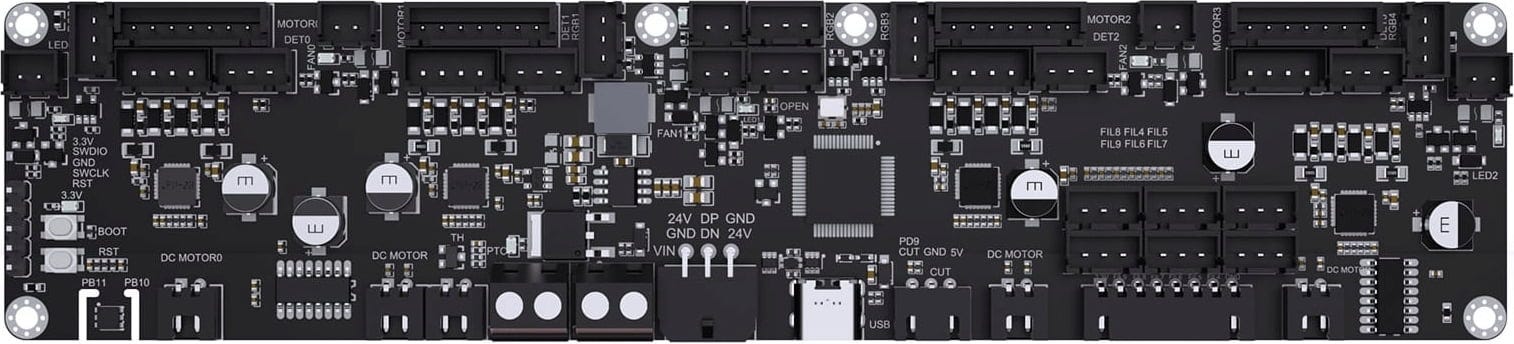

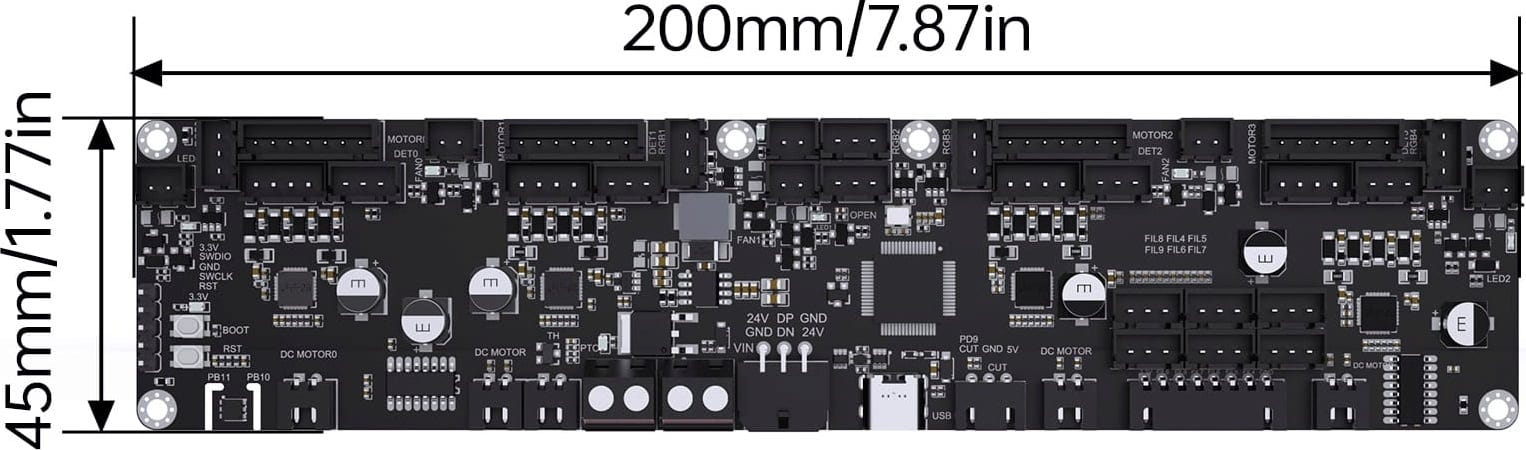

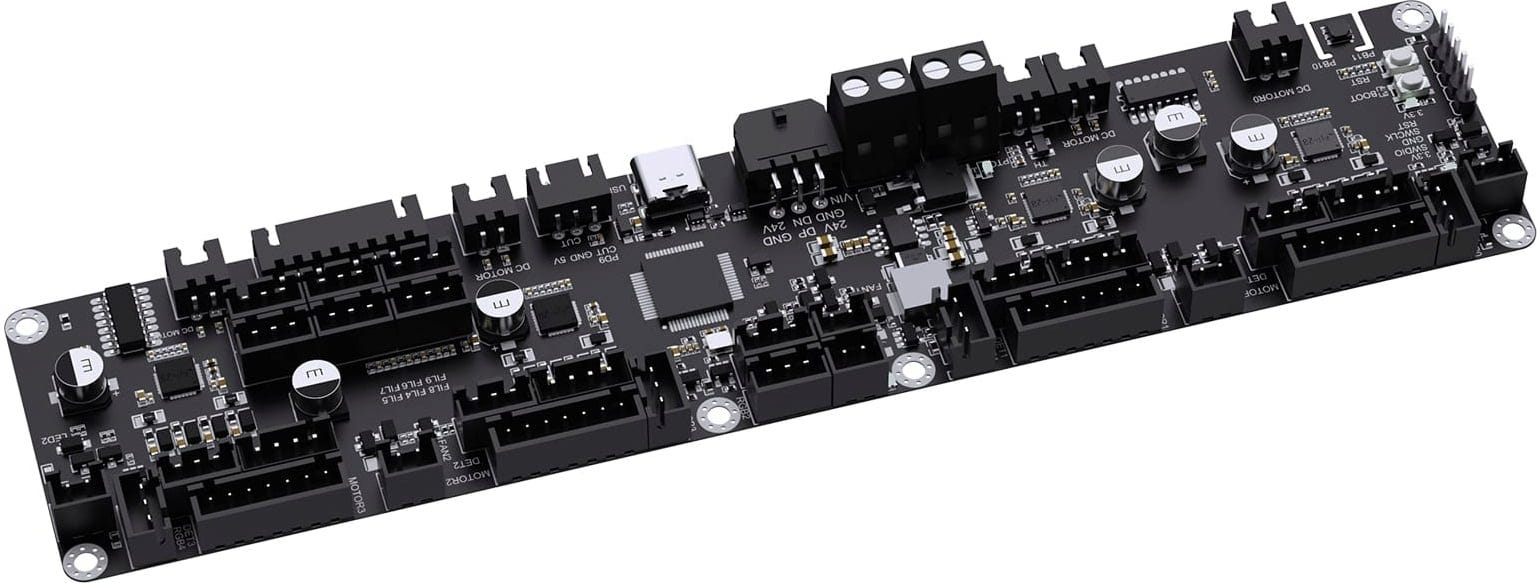

• KMS Mainboard
• 4 x KMS Motor Adapter
• 1 x KMS RGB
• 1 x KMS Buffer

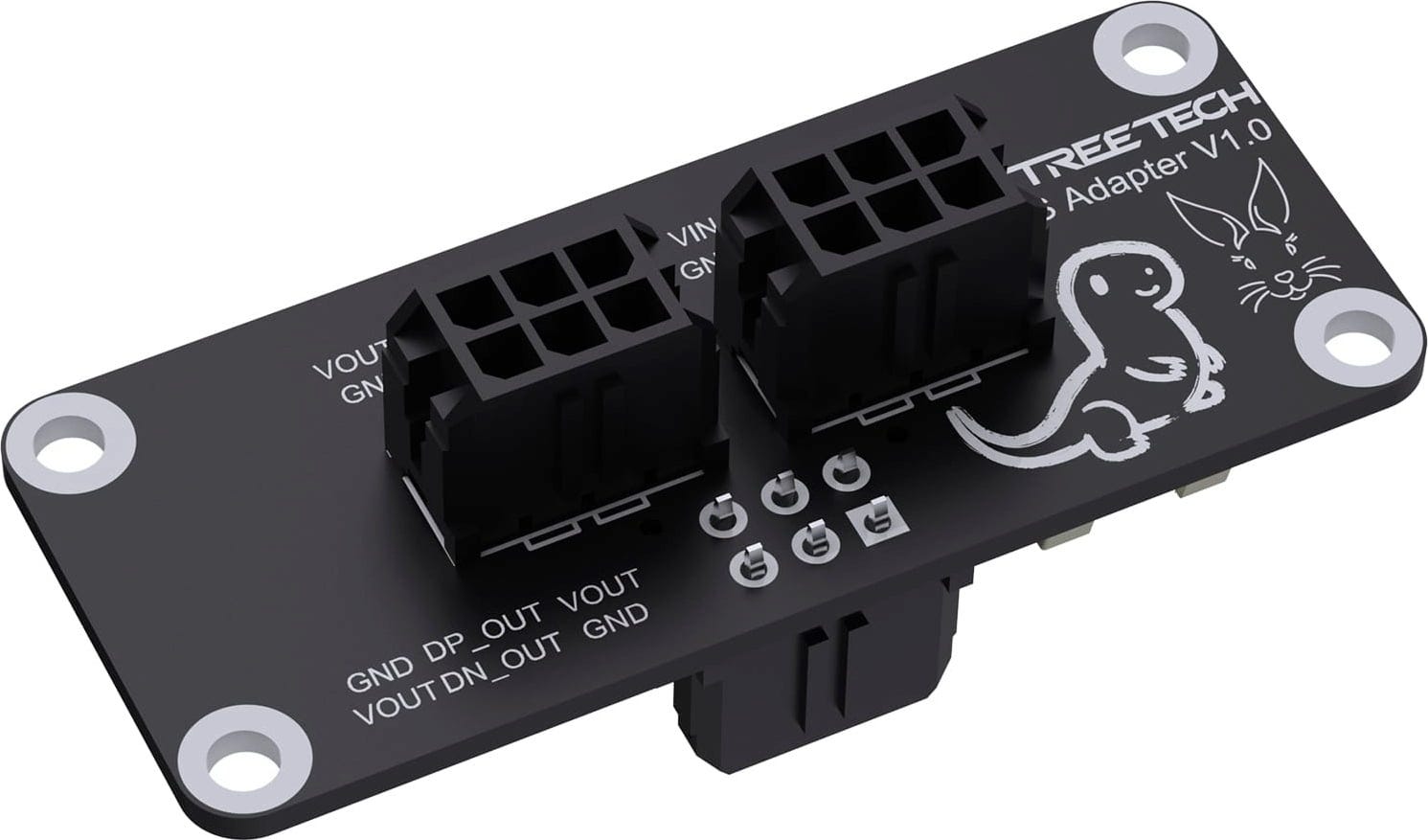

• 1 x KMS Adapter
• 1 x KMS PWR Adapter
• 1 x KMS Hub

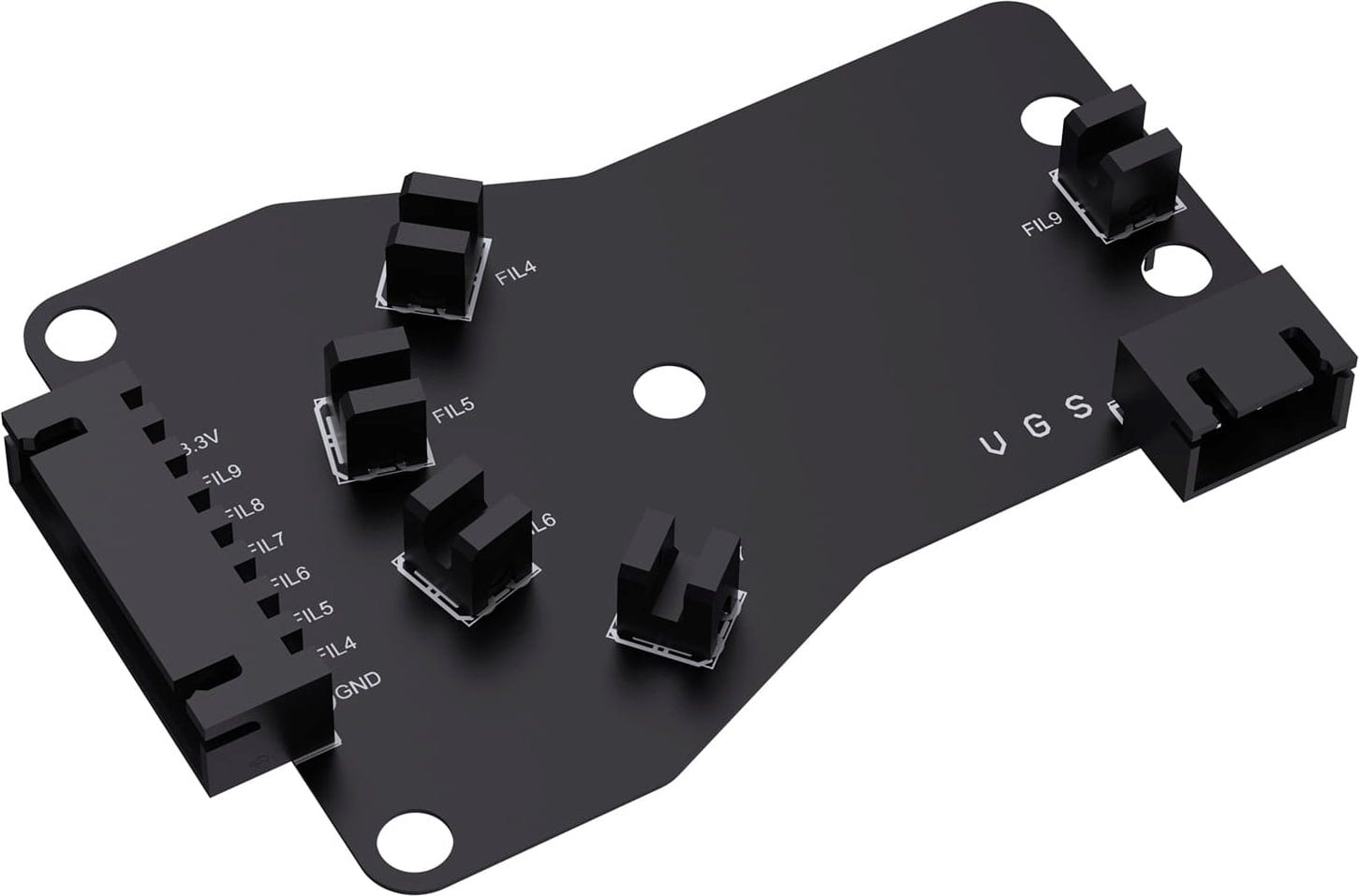

• 1 x KMS optoelektronischer Schalter
• 2 x 6-Pin Kabel, 500 mm, 1500 mm
• 1 x 3-Pin Kabel, 150 mm
• 1 x 6-Pin Kabel, 500 mm
• 5 x 3-Pin Kabel, 100 mm
• 1 x 8-Pin Kabel, 200 mm
• 4 x Motor Kabel, 50 mm
• 4 x 7-Pin Kabel, 150 mm
• 4 x Heatsink, 9x9x12 mm

Technische Spezifikationen:
